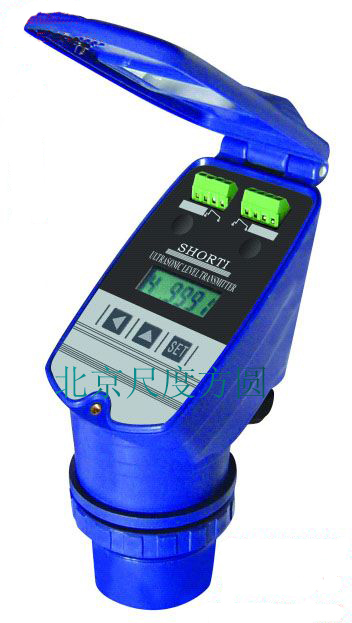

| SHORTI超声波液位计 |
| (FY-5 FY-7型) |

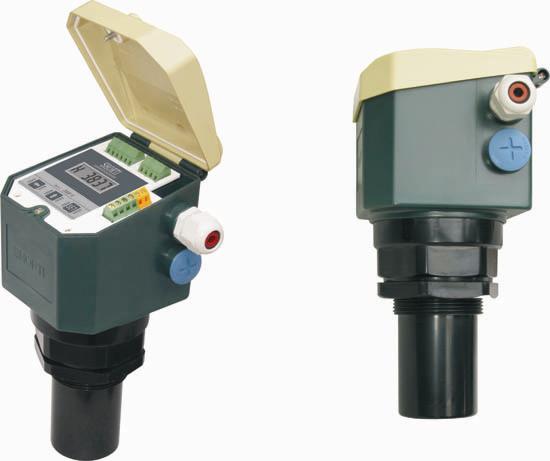

FY-7型是SHORTI系列超声波液位计最新产品，是TD2000型和FY-5型的升级产品。
|
|
|
|
| |
| SHORTI超声波液位计用途： |
| |
| 先进的非接触式物位测量仪器 |
| 直接安装在被测介质的上方 |
| 测量江河、废水液位、罐装液体液位、泥浆等 |
| 应用于污水处理、电厂、化工厂、制药厂、酒厂 |
| 性能达到国际标准，工作可靠 |
| |
| SHORTI超声波液位计主要技术特点： |
| |
| 非接触式测量，环保、安全、方便。 |
| 内置温度补偿，测量精度高，运行稳定。 |
| 一体化设计外型美观大方、安装使用方便。 |
| 现场数字化显示液位高低，可实现信号远距离传输。 |
| 输出4—20MA工业标准模拟信号，上、下限报警。 |
| 配接XS型二次仪表可实现液位（物位）的自动控制。 |
| 有掉电保护功能，突然掉电信息不会丢失。 |
| 有防止假信号干扰功能 |
| 测量范围： |
2m, 3m, 4m, 5 m, 6m, 7m，8m,
10m, 12m,15m, 20m |
| 频 率： |
100KHZ--20KHZ |
| 分 辨率： |
1.2mm |
| 显 示： |
4位 LED |
| 输出信号： |
（1）4—20MA |
|
（2）RS232、RS485 |
|
（3）上、下限两点报警；触点 |
|
容量：220VAC/50mA |
| 计测对象： |
液体、固体 |
| 防护等级： |
IP66 本安型设计 |
| 计测角度： |
12－15° |
| 外 壳： |
标准型为ABS材质 |
|
防腐型为尼绒、聚四氟乙稀 |
| 重 量： |
350g |
| 外形尺寸： |
200（高）×86（宽）×135（深）m
|
|
|
|
| |
| SHORTI超声波液位计选型表 |
| |
|
内容
|
代 码 说 明
|
|
FY-7－
|
|
|
量程选择
|
2-
|
0—2m内各量程
|
|
5-
|
0—5m内各量程
|
|
7-
|
0—7m内各量程
|
|
10-
|
0—10m内各量程
|
|
20-
|
0—20m内各量程
|
|
测量介质
|
Y
|
液体
|
|
W
|
固体（含块状物）
|
|
防腐要求
|
N
|
标准产品
|
|
F
|
防腐型（聚四氟乙稀、尼绒）
|
|
输出信号
|
I
|
4—20MA
|
|
H
|
RS232、RS485
|
|
L
|
上、下限 （220VAC/50ma, , ） |
|
|
| |
| |
|
